高頻物料制餅機

高頻物料制餅機是尾礦處理和精礦脫水制餅的核心設備。高頻物料制餅機與傳統的脫水設備:陶瓷過濾機、帶式過濾機、闆框壓濾機等設備相比較,具有占地面積小,設備能耗低(4-15Kw/台),設備投資少,運行費用低,脫水效果良好,單台處理量大等特點。可處理粒度達-200目90%的尾礦,有較寬範圍的實用性,是對傳統的物料制餅機的革命性突破和創新。目前我(wǒ)公司制造的高頻物料制餅機被雲南磷化集團有限公司晉甯磷礦擦洗廠用于磷精礦制餅;在河北,海南、遼甯、廣西等省市的許多礦山均采用我(wǒ)公司高頻物料制餅機進行尾礦制餅,并取得良好的效果,也得到了廣大用戶的好評。

關鍵詞:

高頻 物料 設備 脫水 脫除 細粒 運動 礦漿

所屬分類:

産品咨詢:

産品描述

  高頻物料制餅機外形圖

  高頻物料制餅機是尾礦處理和精礦脫水制餅的核心設備。高頻物料制餅機與傳統的脫水設備:陶瓷過濾機、帶式過濾機、闆框壓濾機等設備相比較,具有占地面積小,設備能耗低(4-15Kw/台),設備投資少,運行費用低,脫水效果良好,單台處理量大等特點。可處理粒度達-200目90%的尾礦,有較寬範圍的實用性,是對傳統的物料制餅機的革命性突破和創新。目前我(wǒ)公司制造的高頻物料制餅機被雲南磷化集團有限公司晉甯磷礦擦洗廠用于磷精礦制餅;在河北,海南、遼甯、廣西等省市的許多礦山均采用我(wǒ)公司高頻物料制餅機進行尾礦制餅,并取得良好的效果,也得到了廣大用戶的好評。

  一、設備型号包括SWB0900到SWB2400四種機型,處理量可達100t/h.台。

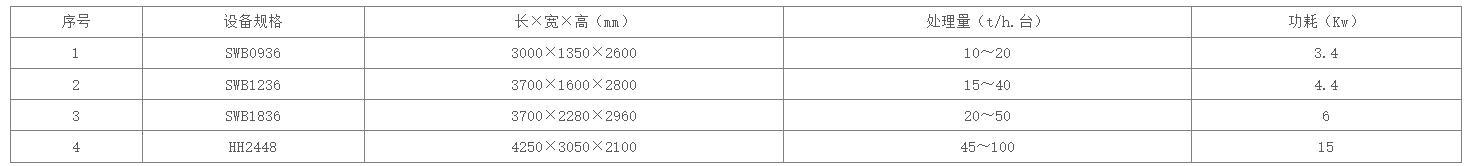

  高頻物料制餅機型号



  二、工作原理:

  工作原理見下圖.。礦漿通過給料箱,靠重力沿切向均勻、定向給入篩子的45°段,在45°篩闆的剪切力和振動作用下,部分細粒和液體透篩脫除,45°段稱做篩子的預脫水段,應脫除入料中1/3的水分。

  篩上固液混合物沿篩面進入與直線段的結合部位後,運動速度突然下降,使礦漿出現集聚,形成“水池”,在篩面的高頻振動作用下,礦漿中的固體顆粒加速沉降,由于先接觸篩面的細粒不斷透篩,篩面上逐漸形成一個粗粒隔阻細粒而成的濾層,濾層較薄,且濾層以上的液體和微細顆粒仍不斷透過濾層透篩與固體實現分離。

  由于篩面對物料的抛擲運動,濾層不斷沿篩面向前運動,進入過濾脫水段,在此段中,“水池”中的液體、細粒繼續沉降并透篩脫除,由于排料端設置的堰闆的阻擋作用,篩上料層加厚,高頻率、高振動強度的抛擲運動使料層逐漸壘實,料層中的遊離水分進一步被脫除。
